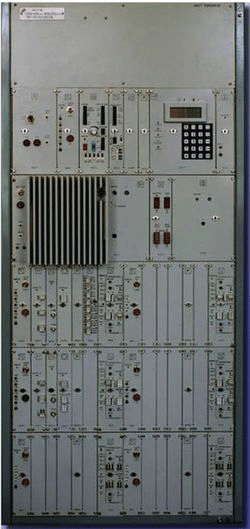

Аппаратура каналов связи и телемеханики по линиям электропередач АКСТ "ЛИНИЯ-M"

Цифровая аппаратура АКСТ «ЛИНИЯ-М» предназначена для организации от одного до шести или двенадцать высокочастотных каналов связи и телемеханики по высоковольтным ЛЭП 35…1150 кВ в информационных структурах АСКУЭ, диспетчерского и технологического управления энергосистемами и энергообъектами. Её особенности:

  • цифровая обработка сигналов на ЦС;
  • электронное управление и диагностика местной и удаленной станциями;
  • абонентский и пользовательский интерфейсы;
  • адаптация к каналу связи и к требованиям потребителя;
  • гибкое конфигурирование ;
  • высокая скорость и многоканальная передача данных;
  • передача состояния 10 «сухих» контактов.

    • В АКСТ «ЛИНИЯ-М» на базе цифровых сигнальных процессоров (ЦСП) реализованы канальные формирователи (ЦКФ) спектров сигналов телефонии, телеметрии и контрольной частоты, компандеры и эквалайзеры, формирователи ВЧ сигналов AM ОБП и автоматическая регулировка усиления (АРУ), а также цифровые мультимодемы (ЦММ).

    Цифровая реализация основных алгоритмов обработки сигналов и развитое программное обеспечение позволяют:

  • расширить и улучшить функциональные, сервисные, эксплуатационные и производственно-технические характеристики;
  • гибко реконфигурировать аппаратуру в процессе эксплуатации;
  • обеспечить диагностику и управление в реальном времени с ведением протоколов состояния;
  • повысить надежность аппаратуры и стабильность ее параметров;
  • снизить трудоемкости изготовления и настройки;
  • сократить время от заказа до поставки.


    • СЕРВИСНЫЕ ВОЗМОЖНОСТИ

    Аппаратура содержит встроенный сервисный блок (СБ) обеспечивающий:

  • представление обслуживающему персоналу обобщенных данных о состоянии станции;
  • обмен информацией о значении контролируемых параметров между ведущей и ведомой станциями;
  • дистанционный контроль и управление обеими станциями от сервисного блока и/или ПК;
  • электронное управление параметрами
  • архивирование технического состояния с точностью 1 мс.

    • ПОТРЕБИТЕЛЬСКИЕ ХАРАКТЕРИСТИКИ

    В каждом телефонном канале может быть реализован один изследующих протоколов работы:

  • аппаратура дальней автоматической связи энергосистем (АДАСЭ) (есть режим АЛ-АТС);
  • диспетчерский коммутатор "Местная батарея" (ДК МБ);
  • удаленный абонент или АТС;
  • переприем в полосе частот 0, 3...3, 7 кГц (ПРП);
  • внешний высокоскоростной модем;
  • внешние асинхронные модемы.

    • Число дуплексных подканалов телемеханики 1…5 (Модем ТМ5 100 бит/с не сужает полосу канала, есть «по умолчанию» в каждом канале, но в первом недоступен). В каждом телефонном канале могут быть реализованы следующие конфигурации встроенного мультимодема:

    В надтональном спектре 2,3…3,95 кГц:

  • 100+ 100+ 100+ 100+ 100 бит/с;
  • 200+ 200+ 200+ 100 бит/с;
  • 100+ 300+ 300+ 100 бит/с;
  • 1200+ 100 бит/с. (в полосе 2,3…3,95 и/или 0,3…2,4 кГц);
  • 2400+ 100 бит/с. (в полном канале 0,3…3,4 кГц)


    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Вид модуляции

    АМ ОБП

    Уплотнение

    частотное

    Число дуплексных телефонных каналов

    1…6 или 12

    Число модемов ТМ в канале

    1…5

    Диапазон несущих частот, кГц

    20…1000

    Номинальная ширина полосы канала, кГц

    4

    Эффективная полоса частот телефонного канала, кГц
    (задается от сервисного блока)

    0,3…2,1 0,3…2,4
    0,3…3,4 0,3…3,7

    Полоса частот каналов телемеханики, кГц

    2,3…3,95

    Диапазон работы АРУ, дБ

    60 (фактически 100)

    Чувствительность приемника, дБ

    –50

    Пиковая мощность передатчика (зависит от несущей частоты), Вт

    30…80

    Избирательность приемника, дБ

    70

    Номинальное выходное сопротивление, Ом

    75 несимметричное
    150 симметричное

    Расположение полос передачи и приема

    смежные/разнесенные

    Габаритные размеры, мм

    1300х600х300

    Все технические характеристики соответствуют или превышают требования МЭК 495 (1993.09). Аппаратура имеет сертификат соответствия № РОСС RU.АЯ46.В41525 и Акт аттестации от РАО ЕЭС и ФСК ЕЭС.

    По просьбе ряда проектных институтов разработана 12-ти канальная аппаратура АКСТ «Линия-12» взамен аппаратуры Z-12 и ВЧСП-12. В 12-ти канальном изделии отсутствует возможность установить встроенные УТА и модемы. В 1, 5, 9-ом каналах возможно подключение внешних модемов в надтональном диапазоне. Возможно использование 11-ти встроенных независимых модемов по 100 бод. УТА и модемы можно заказать в виде вынесенного устройства.


  • Карту заказа можно скачать здесь.
